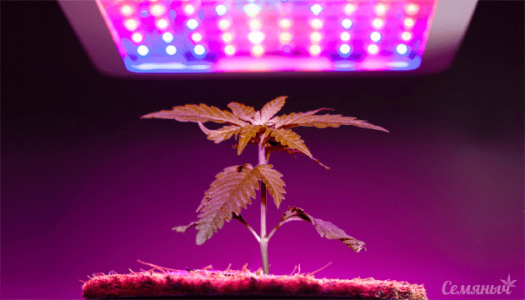

Инструкция по сборке самодельной фитолампы
LED технологии позволяют гроверам самостоятельно собирать самодельные фитолампы, которые конструируются под конкретный гроубокс так, чтобы создавать максимально эффективное для растений освещение при минимальных энергозатратах. Иногда такая необходимость появляется ввиду специфической конструкции гроубокса или невозможности использования уже представленных на рынке готовых решений. Самодельную фитолампу можно сравнить с костюмом, пошив которого выполнялся по индивидуальным замерам человека – все будет в точности соответствовать конкретным условиям культивации, что положительно отразится на урожайности.
Необходимые расчеты для подбора комплектующих
Высота подвеса лампы
- Для досветки конопли. В таком случае необходима лишь биколорная лампа с синим и красным спектром излучения, поскольку все остальные «информативные» спектры каннабис будет получать от других природных или искусственных источников освещения. Обычно досветка требуется на подоконниках, балконах или в теплицах. Оптимальной высотой подвеса лампы для досветки считается значение в 15-200 см. Точная высота зависит от необходимой площади засветки;
- Для полного цикла жизни марихуаны. В этом случае лампа будет выступать в роли основного источника освещения, поэтому для стадии вегетации и цветения должны использоваться биколорная и мультиколорная лампы. Менее эффективным вариантом будет фитолампа полного спектра, подходящая для всего жизненного цикла растишки. В данном случае оптимальной высотой подвеса считается значение в 15-100 см. Точное значение регулируется от необходимой зоны засветки.
Зона засветки
Зона засветки – это площадь, на которую попадает свет от источника. Она напрямую зависит от высоты подвеса и угла рассеивания линзы диода. Чем больше будет площадь засветки, тем меньше энергии будет приходиться на единицу площади. Для культивации конопли принято использовать линзы с углом рассеивания в 60 градусов, поскольку свет в таком случае получается наиболее сфокусированным для передачи растению оптимального количества энергии. Для того, чтобы упростить Вам расчеты мы составили таблицу соотношения диаметра круга засветки относительно высоты подвеса для наиболее распространенных ламп мощностью в 15 и 36 Вт.
Высота подвеса, см | Диаметр области засветки 15 Вт, см | Диаметр области засветки 36 Вт, см |
50 | 20 | 40 |
70 | 30 | 50 |
100 | 40 | 70 |
120 | 45 | 80 |
150 | 50 | 90 |
При другом значении высоты подвеса или угле рассеивания фитолампы, диаметр круга засветки определяется исходя из рассчитываемого радиуса по формуле:
Расчет необходимого количества диодов

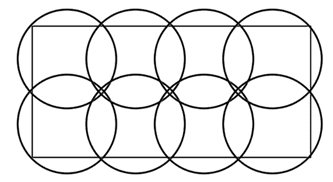

Количество необходимых светодиодов или уже готовых фитоламп подбирается так, чтобы каждая точка площади культивации получала оговоренное выше количество света. Для этого круги зон засветки должны полностью покрывать ее без зазоров между друг другом, как это представлено на схеме.
Комплектующие для сборки самодельной фитолампы
- Светодиоды нужного спектра;
- Драйвер (блок питания);
- Линзы;
- Радиаторы для охлаждения.
Светодиоды
Фитосветодиоды бывают разной мощности, обычно используются на 3 и 5 Вт. Их количество подбирается в зависимости от необходимой суммарной мощности и выше описанных параметров. Это могут быть:- Отдельные взятые светодиоды, которые будут крепиться на специальные подложки;
- Уже собранные модули с определенным количеством установленных светодиодов, количество которых подбирается индивидуально;
- Светодиодные LED матрицы, излучающие направленный световой поток с повышенной суммарной энергией на небольшой по площади участок.
Драйвер (блок питания)
После того, как Вы точно будите знать сколько светодиодов будет в самодельной фитолампе, им необходимо будет обеспечить питание от сети. Для этого используется драйвер, который по сути является обычным блоком питания. Его подбор осуществляется по двум критериям:- Выходному напряжению драйвера при определенном значении тока, которое для него постоянно;
- Значению падению напряжения светодиода при токе, соответствующему току драйвера.
Рассмотрим подробнее на примере:
- Вы решили собрать биколорную фитолампу с 42 красными и 14 синими светодиодами, которые при токе в 600 мА имеют значение падения напряжения в 2,5 В и 3,3 В соответственно. Вычисляем суммарное значение падения напряжение для всех светодиодов: 2,5*42 + 3,3*14 = 154 В;
- Берем драйвер с соответствующим током в 600 мА мощностью на 50Вт. Смотрим его выходное напряжение. В нашем примере оно будет находиться в диапазоне между 60 и 83 В;
- Получается, что нам необходимо два таких драйвера, на каждый из которых будет приходиться 21 красный и 7 синих светодиодов. Их суммарное падение напряжение будет равно 77 В, что попадает в диапазон выходного напряжения блока питания.
Несколько советов по подбору драйвера для фитолампы
- Лучше всего не использовать драйверы мощностью более 50 Вт, поскольку они будут работать менее эффективно, чем несколько драйверов мощностью в 50 Вт. Кроме того, они будут сильно греться, что потребует дополнительных расходов и свободного пространства для установки системы охлаждения. В небольших гроубоксах и при отсутствии лишних средства – это очень весомый отрицательный фактор. К тому же, один драйвер на 100 Вт зачастую стоит дороже, чем два на 50 Вт. А в случае, если что-то в цепи перегорит – то вся конструкция выйдет из строя. А при использовании двух драйверов, из стоя выйдет только одна лампа.
- Поскольку светодиоды могут работать при разном значении тока, то к ним можно подобрать драйвер на 300 мА, 600 мА или 750 мА. Но стоит учитывать, что при уменьшении тока, уменьшается и показатель ФАР светодиода. Следовательно, при токе в 300 мА диод будет работать вполсилы, и Вам понадобится в двое большее их количество, чем при токе в 600 мА. От драйвера в 750 мА светодиоды будут работать на пределе своих возможностей, а следовательно будут сильно нагреваться, что уменьшит срок их эксплуатации, и вызовет необходимость в охлаждении. Поэтому мы рекомендуем использовать драйверы с током в 600 мА, поскольку они являются самыми оптимальными по критериям цены, эффективности и сроку службы.
Линзы
Линзы необходимы для фокусировки света, в результате которой уменьшается зона засветки, и увеличивается количество излучаемой энергии на единицу площади. Светодиод без линзы имеет угол рассеивания света в 120 градусов, что довольно часто очень много. При таком значении высота подвеса лампы должна быть не более 40 см. Обычно используют линзы с углом рассеивания в 60 или 90 градусов. Тут все будет индивидуально.Радиаторы для охлаждения
Активные представляют собой кулер и алюминиевый профиль, пассивные – только радиатор. Их форма подбирается в соответствии с формой светодиодного модуля. Крепятся они с помощью обычных шурупов или специального термоклея, способного эффективно проводить через себя тепло. При использовании болтов между радиатором и модулем наносится термопаста для эффективного теплообмена.
Для небольших фитоламп обычно достаточно пассивной системы охлаждения, представленной в виде соответствующей по форме алюминиевого профиля или радиатора. Если лампа собирается для небольшого гроубокса, то мы рекомендуем установить радиатор по мере необходимости, если светодиодный модуль будет сильно греться. Обычно система охлаждения для гроубоксов не требуется.
Сорта конопли, любящие свет
Сорт конопли Gorila от Pyramid Seeds
Урожайность: 400 г/м2; 750-1000 г/куст
Период цветения: 53-63 дней
Содержание ТГК: 25 %
Сорт конопли Gorila от испанского сидбанка Pyramid Seeds является представителем популярнейшей американской генетики Gorilla, которая прославилась на весь мир фантастической смолистостью и высокими показателями урожайности. Для его создания бридеры произвели скрещивание Chem Sis и Sour Dubb. В конечном итоге им удалось наделить растение еще и неприхотливостью, выносливостью, стрессоустойчивостью, а также показателем ТГК в 25%. Из его семян вырастают максимально послушные кусты, прекрасно реагирующие на тренировки, обладающие иммунитетом к болезням и не требующие какого-то особого ухода. Они проходят стадию цветения за 53-63 дней, принося 400 грамм готового продукта с одного квадратного метра в помещении и 750-1000 грамм с одного куста на улице. Эффект воздействия характеризуется ярким сочетанием эйфорического хая и расслабляющего стоуна.
Сорт каннабиса Auto Daiquiri Lime от Dutch Passion
Урожайность: 500-600 г/м2; 50-150 г/куст
Жизненный цикл: 77 дней
Содержание ТГК: 15-20 %
Сорт конопли Auto Daiquiri Lime – это классический автоцветущий гибрид из коллекции голландского сидбанка Dutch Passion, созданный в результате скрещивания Californian Orange и USA Sour Diesel. Он может похвастаться коротким жизненным циклом, сильным иммунитетом, уровнем ТГК в 20%, ярким терпеновым профилем и высокими показателями урожайности. Его кусты характеризуются отличной интенсивностью роста вне зависимости от условий культивации. Они будут чувствовать себя комфортно в закрытом и открытом грунте, в почве и гидропонике. По ходу развития растишки формируют прочную центральную колу и сильные боковые ветви, усыпанные крупными смолистыми бутонами. Еще на стадии цветения от них начинает исходить достаточно сильный аромат дизельного топлива, усиливающийся после сушки. Чтобы его нейтрализовать, производитель рекомендует использовать угольный фильтр. Во вкусе готового продукта преобладают фруктовые нотки, а в воздействии – долгий возвышающий high.
Сорт марихуаны Crystal METH Auto от FastBuds
Урожайность: 450-600 г/м2; 50-200 г/куст
Жизненный цикл: 63-70 дней
Содержание ТГК: 21 %
Сорт конопли Crystal METH Auto – это стабильный и выносливый автоцветущий гибрид, созданный в лаборатории американского сидбанка FastBuds в результате скрещивания генетик TrainWreck, Early Skunk, Hawaii, редкой мексиканской Сативы и канадского Рудералиса. Такая разнообразная родословная наделила получившееся растение целым рядом отличных характеристик, начиная с высокой производительности и заканчивая способностью произрастать практически в любых условиях. Вырастающие из его семян кусты не боятся плесени и вредителей, хорошо отвечают на тренировки, а также не требуют какого-то особого ухода. Достаточно обеспечить растишку самыми базовыми нуждами, чтобы в конечном итоге собрать порядка 450-600 грамм готового продукта с одного квадратного метра в индоре и 50-200 грамм с одного куста в аутдоре. Воздействие порадует дегустатора мощным high эффектом в сочетании с ореховым ароматом и землистым вкусом.
